Бойлер непрямого нагріву — це пристрій, призначений для забезпечення гарячого водопостачання. Його встановлюють для того, щоб за потреби можна було вмикати гарячу воду одночасно в кількох точках будинку. Якщо пустити гарячу воду безпосередньо з котла в труби, без бойлера, то потужності теплогенератора просто не вистачить для повноцінного прогріву об’ємів води, що споживаються. У більшості випадків встановлюються ємності від 80 до 120 літрів. Рідина в них постійно підігрівається і створює достатній запас, щоб гарантувати безперервну подачу великих обсягів гарячої води.
Принцип роботи бойлера

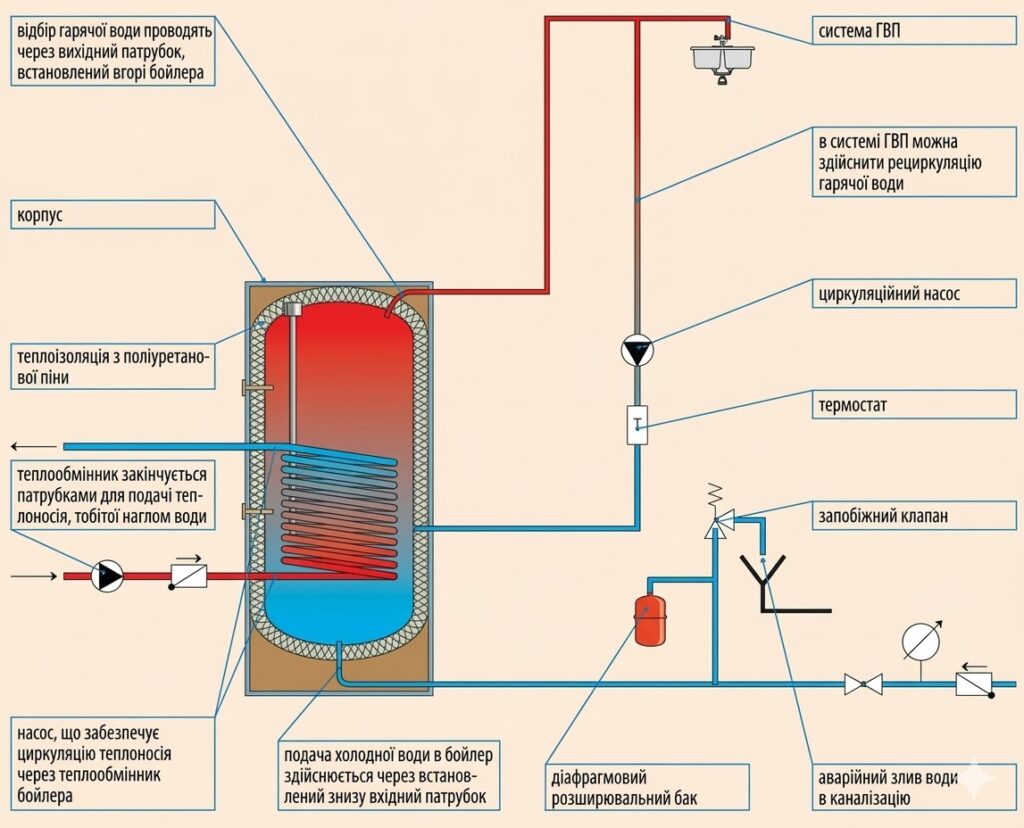

Знизу в бак подається холодна вода, а зверху вона вже нагрітою виходить у трубопровід гарячої води, що йде в душ, у крани на кухні або в інші місця. За нагрівання води відповідає вбудований герметичний спіралеподібний теплообмінник, який ще називають змійовиком. По ньому циркулює теплоносій, що надходить із котла. Вода у змійовику не перетікає всередину бака, а рухається тільки всередині замкнутого трубопроводу до котла і назад.
Тепло від води у змійовику до води в бойлері передається через металевий корпус теплообмінника. Деякі виробники виготовляють змійовик із міді, але в бойлерах Терміко використовується довговічніша високоефективна нержавіюча сталь. Її показники теплопровідності гарантують найшвидший теплообмін між водою, що йде з теплогенератора, та водою, яка рухається безпосередньо по всьому об’єму бака.
Оптимальна схема підключення
Існують різні способи підключення бойлера непрямого нагріву до газових, твердопаливних або електричних котлів. Всі вони тією чи іншою мірою вимогливі до кваліфікації фахівців, які виконують монтажні роботи. Далі буде розглянута найбільш проста, але водночас надійна та ефективна схема, в якій немає колектора або гідрострілки. Встановлення цих двох елементів пов’язане з низкою труднощів і створює складнішу гідравлічну систему.
У представленій схемі використовується два циркуляційні насоси. Один працюватиме на систему опалення, а другий — на подачу гарячого водопостачання. Насос в опалювальному контурі ввімкнений увесь час, поки працює котел. Циркуляційний насос, що йде на бойлер, вмикається за сигналом термостата, який слід встановити в бак. Термостат фіксує падіння температури води в бойлері та повідомляє про це насосу. Насос починає качати гарячий теплоносій по теплообмінному контуру між котлом і баком, прогріваючи тим самим воду в бойлері до необхідної температури.
Дана схема з однаковою ефективністю може застосовуватися як для електричного, так і для газового або твердопаливного теплогенератора. Безумовно, найкращим вибором для опалення приватного будинку зараз є твердопаливний котел тривалого горіння. Якісний теплогенератор на твердому паливі здатний у рази знизити бюджет на опалення в сезон порівняно з газовим котлом. Тут важливо вибрати хорошого виробника і при цьому не переплатити.
На даний момент лідерами за співвідношенням ціни та якості в ніші твердопаливних теплогенераторів є шахтні та піролізні котли Termico. Конструкція котлів Терміко завдяки ряду удосконалень показує вищий ККД. Пристрої від цього виробника здатні працювати на дровах із показником вологості до 40%.
Є модифікація схеми, де насос опалювального контуру вимикається тим самим термостатом, який вмикає насос бойлерного контуру. В цьому випадку бойлер нагрівається швидше, але тоді опалення повністю зупиняється, і при тривалому простої температура в батареях може значно впасти. Після прогріву бака опалювальний насос запускається, і холодний теплоносій з радіаторів спрямовується в теплообмінник котла, що призводить до утворення конденсату. А у випадку з чавунним теплообмінником це може стати причиною його руйнування. Тому краще не зупиняти опалення, нехай навіть це і продовжить час нагрівання бойлера.
При значній протяжності трубопроводу з радіаторами теплоносій також встигає помітно охолонути, і низька температура води на звороті (обратці) котла шкодитиме йому. Для захисту теплогенератора від конденсату та запобігання тепловому удару при потраплянні в нього холодної води в системі передбачено захисний контур із триходовим клапаном. На схемі в ньому вказана температура 55°C. Це означає, що вбудований терморегулятор автоматично підбиратиме необхідну інтенсивність потоку для нагрівання зворотної лінії. Водночас канал буде недостатньо широким, щоб увесь теплоносій рухався тільки по цьому малому контуру. Більша частина води піде на радіатори.
Підключення бойлера до двоконтурного котла
Встановлення бойлера на двоконтурний котел виконується на опалювальний контур. Як випливає з назви, двоконтурні котли мають два контури — один для опалення, а другий для гарячого водопостачання. Так ось контур гарячого водопостачання розрахований на подачу відразу до споживача. Якщо до нього підключити теплообмінник бойлера, котел працюватиме неефективно. Тому, за потреби розміщення бака в системі опалення, його встановлюють в опалювальний гідравлічний контур.
Контур гарячого водопостачання обмежений максимальною температурою 60°C з міркувань безпеки. Опалювальний контур має межу нагріву теплоносія на рівні 80°C. Гріти бак буде ефективніше гарячішим контуром, внаслідок чого встановлення бойлера на коло гарячого водопостачання втрачає будь-який сенс. Якщо у вас двоконтурний котел і необхідно встановити нагрівальний бак, другий контур потрібно просто заглушити й відмовитися від його використання. Монтаж виконується так само як підключення до одноконтурного котла, описане в попередньому розділі.
Пристрій рециркуляції

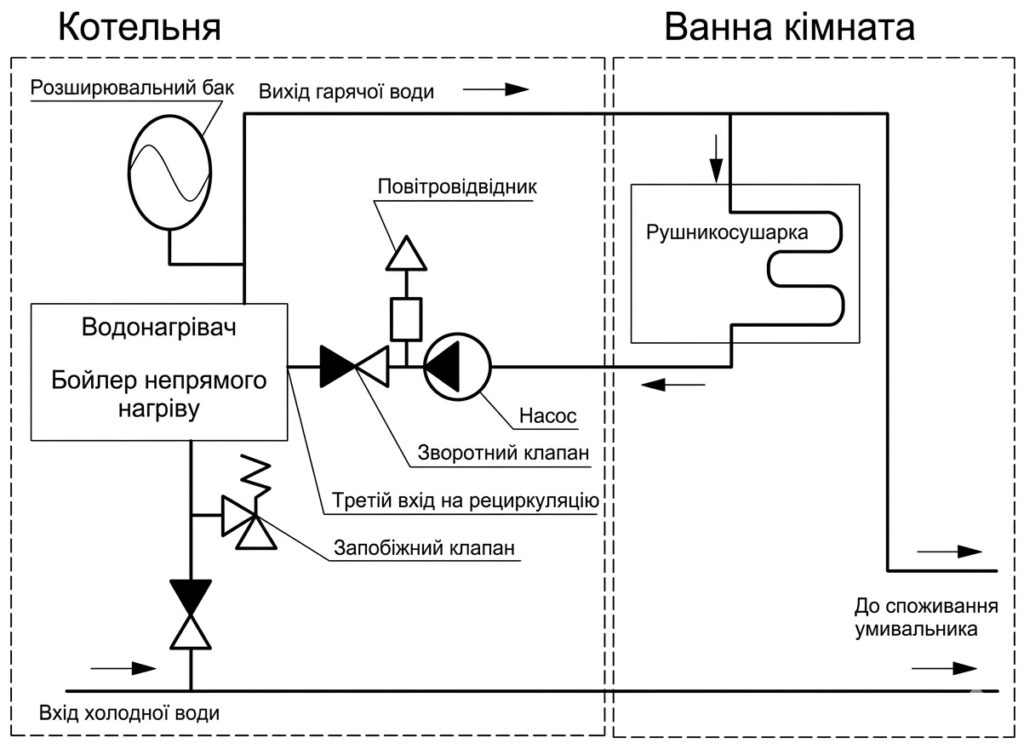

Рециркуляцію забезпечує додатковий контур у системі гарячого водопостачання, який відходить від трубопроводу подачі бойлера і повертається не у зворотну лінію бака, а у спеціальний рециркуляційний вхід. На рециркуляційному колі встановлюється окремий насос, який прискорює рух теплоносія. У результаті швидкість руху гарячої води на проміжку від бойлера до рециркуляційного відгалуження збільшується. А це, своєю чергою, призводить до інтенсивнішого прогріву даної ділянки подачі.
Рециркуляція використовується тільки для великих опалювальних контурів, де теплоносій встигає помітно охолонути, поки дійде до споживачів. Тому далеко не всі котли обладнані спеціальним вхідним отвором для організації такого додаткового контуру. Схема його підключення досить проста і містить лише трійник на подачі та додатковий рециркуляційний насос. За потреби на нього можна встановити термостат, що регулює інтенсивність потоку, та зворотний клапан для захисту від непередбаченої зміни напрямку руху води.
Двоконтурний бойлер
Під двоконтурним бойлером мається на увазі бойлер непрямого нагріву з двома теплообмінниками. Перший, як і в одноконтурному бойлері, пов’язаний із котлом і нагріває бак температурою, отриманою від спалювання палива в теплогенераторі. А другий змійовик може бути підключений до додаткового джерела тепла, наприклад, до системи нагрівання води, яка живиться від сонячної або іншої енергії. Спільна робота двох теплообмінних контурів збільшує швидкість прогріву води в системі гарячого водопостачання.
Крім того, при включенні в схему елементів, що функціонують на умовно безкоштовній сонячній або вітровій енергії, досягається значна економія коштів. Особливо це відчутно, коли у приватному будинку проживає велика родина і щоденні витрати гарячої води знаходяться на високому рівні. Наведена вище схема є прикладом робочої опалювальної системи, яка поєднує енергію згоряння палива в котлі та перетворену на теплову енергію сонця.
Підключати бойлер у приватному будинку потрібно за такою схемою, яка враховує індивідуальні потреби конкретної системи опалення. У переважній більшості випадків оптимальний устрій теплосистеми буде таким, як зображено на першій схемі, наведеній у статті. Вона повністю безпечна, надійна та практична. За потреби до неї можуть бути включені додаткові елементи, але внесення змін до представленої схеми краще узгоджувати з фахівцями.
