Як правильно визначити потрібний діаметр димоходу, тип його перерізу та висоту?
Будова димоходу для твердопаливного котла
Димохід — це труба різного діаметру та форми, яка підключається до котла для відведення продуктів згоряння на вулицю. Крім того, приплив повітря через димохідний канал забезпечує горіння палива.
- Труба — основний елемент, яким відбувається рух газів від котла в атмосферу. Може бути цегляною, сталевою або керамічною.
- Шибер — спеціальна заслінка для регулювання або перекриття доступу повітря.
- Збірник конденсату — елемент, куди стікає волога, що утворюється під час топлення.
- Отвір для ревізії — вікно для чищення димоходу від сажі та смоли.
Правильно підібраний димохід та його коректне встановлення гарантують хорошу тягу. Рух газів відбувається завдяки перепаду тиску. Димові канали мають бути вертикальними, без вигинів та переважно круглої форми.
Що таке переріз димоходу
Переріз — це геометрична форма каналу. Димохід може бути прямокутним (цегла) або круглим/овальним (сталь, кераміка).
Круглий переріз кращий, оскільки:
- Прогрівається рівномірно.
- Гази рухаються швидше (по спіралі).
- Гладка поверхня не затримує сажу, на відміну від кутів прямокутної труби.

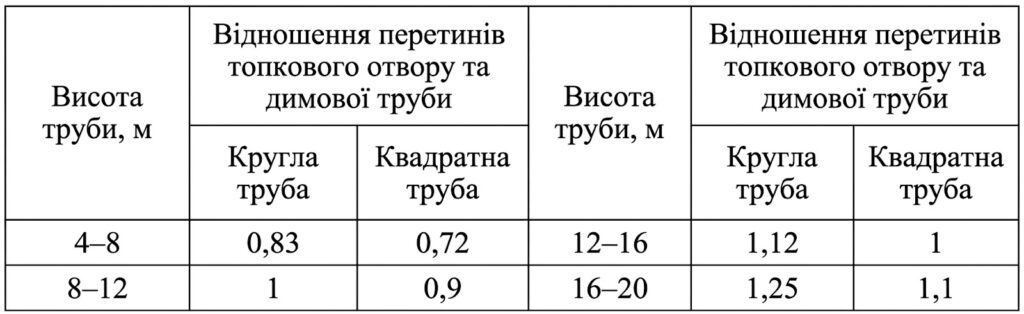

Мінімальний діаметр і висота димової труби
Зазвичай параметри вказані в техпаспорті котла. Важливо: діаметр димоходу не може бути меншим за діаметр вихідного патрубка котла. Навіть різниця в кілька міліметрів може критично знизити тягу.
| Потужність котла (кВт) | Діаметр (мм) | Мін. висота (м) |
|---|---|---|
| до 20 | 140-150 | 5 |
| 20 – 40 | 180-200 | 6 |
Для приватного будинку мінімальна висота — 5 метрів. Зовнішня частина має виступати над гребенем даху мінімум на 0.5 – 1 метр залежно від відстані до коника.
Як розрахувати параметри самостійно
Якщо документації немає, інженери використовують формули:
H = (Pст * Tг * Tп) / (3459 * (Tг – 1.1 * Tп))
Де: Pст — статична тяга (20 Па), Tг — температура газів, Tп — температура повітря (в Кельвінах).
Розрахунок площі перерізу (S):
Приклад: Якщо за годину згоряє 20 кг палива (0,00556 кг/с), середня щільність газів 0,6881, а швидкість 2 м/с:
S = 0,00556 / (0,6881 * 2) = 0,00404 м² (або 40,4 см²).
Увага: Відхилення від розрахунків допускається не більше ніж на 5 мм. Невідповідність параметрів може призвести до задимлення приміщення та отруєння чадним газом!
